Asservissement de l'azimut et du tangage sûr

En particulier dans le cas des centrales éoliennes, également dans les zones extraterritoriales, les utilisateurs ont tout intérêt à pouvoir surveiller l'installation à distance, jusque dans ses moindres recoins. Les concepts de commande et de régulation qui distribuent différentes tâches à différents systèmes, généralement hétérogènes, constituent un inconvénient. Les codeurs absolus certifiés TR-Electronic éliminent l'un de ces inconvénients: Les données de vitesse et de position sécurisées sont transmises directement aux commandes correspondantes via des systèmes de bus certifiés - sans matériel supplémentaire, comme par ex. un module de sécurité spécial. Dans le même temps, lesdites données sont disponibles via la partie plus rapide et non sécurisée du protocole Industrial Ethernet/bus de terrain, ce qui permet de fermer la boucle de régulation de position absolue. Pour cela, le changement de position peut être récupéré directement sur le codeur, sous forme de signal incrémental pour la commutation de l'entraînement. L'ensemble du système est alors constitué d'un nombre inférieur de composants, spécialement conçus pour une sécurité accrue. Cette configuration augmente la sécurité de l'ensemble de l'installation.
TR-Electronic compte parmi les premiers fabricants à avoir produit des codeurs rotatifs absolus certifiés à sécurité intrinsèque. Le développement, la technologie et la production de ces appareils sont certifiés par le centre de contrôle technique (TÜV). Ces appareils sont conçus pour les installations qui nécessitent le niveau d'intégrité de sécurité 3 (SIL 3: CEI 61508 / EN 62061) ou un niveau de performance e (PL e: EN ISO 13849 -1).

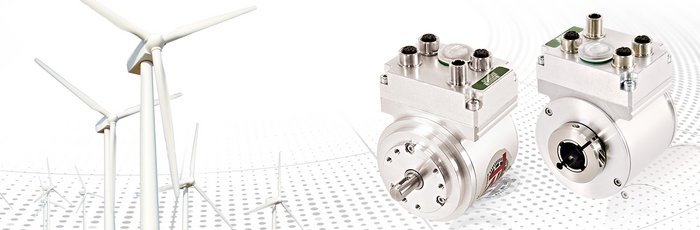

Les codeurs rotatifs absolus CDH75 et CDV75 à arbre plein ou creux TR-Electronic peuvent être intégrés à quasiment chaque emplacement de la chaîne cinématique. Ils mesurent la position et la vitesse en version diversitaire redondante et sont certifiés SIL3/PLe. Les valeurs mesurées sont évaluées directement dans l'appareil et transférées via PROFIBUS/PROFIsafe ou PROFINET/PROFIsafe. Ainsi, vous disposez de valeurs de vitesse et de position fiables dans l'ensemble de la chaîne de contrôle-commande. Des versions à arbre plein spéciales, avec pignon et engagement positif entre le pignon et l'arbre, sont disponibles pour les centrales éoliennes.
La communication est réalisée avec PROFIsafe dans le réseau PROFIBUS ou PROFINET ou avec openSAFETY via Ethernet Powerlink.
