Codeur rotatif avec PROFINET

Codeur rotatif avec PROFINET avec boîtier de taille inférieure

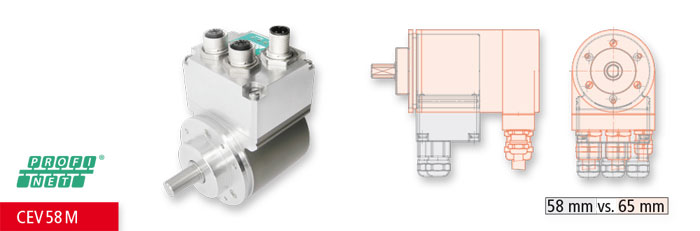

Depuis mars 2011, les fameux codeurs rotatifs absolus avec PROFINET de TR-Electronic sont également disponibles dans un boîtier compact, de 58mm. Le modèle CEV58M dispose de brides compactes, d'un diamètre de 58 mm, mais aussi de colliers de bridage compatibles avec la structure de 65 mm. La transition s'effectue sans le moindre problème:

d'une profondeur réduite de moitié, ces appareils fournissent les mêmes fonctionnalités et sont équipés de connecteurs à fiches M12. Les connecteurs à fiches sont accessibles sur le côté de l'appareil. Les câbles préconfectionnés optimisent les coûts. La conformité à la norme PNO permet d'avoir le choix entre un grand nombre de fournisseurs.

Les dimensions compactes impliquent un poids net inférieur, ce qui limite la sensibilité aux vibrations et aux chocs. La position optimale du connecteur réduit le couple pouvant être transmis à la bride du codeur par des câbles avec une décharge de traction insuffisante.

Les codeurs prennent en charge PROFINET IO et appartiennent à la classe de conformité C de la norme Version 2.2. La capacité livrée est généralement de 8 192 pas par tour et de 4 096 rotations absolues mesurées. D'autres résolutions peuvent être réalisées: une plage de mesure multitour étendue de max. 32 768 tours ou une version COV58M haute résolution, de max. 21 bits en une seule révolution.

Grâce à la vitesse de transmission PROFINET, il est possible de réaliser l'intégration dans les axes d'entraînement. Les paramètres du codeur rotatif peuvent être réglés par l'intermédiaire du système de bus. L'état de l'appareil est indiqué localement, sur des afficheurs.

Les codeurs sont conçus pour une plage de température de 0 à 60°C. L'étanchéité est garantie jusqu'à IP65. L'option « Seal Pack » garantit le niveau d'étanchéité IP67 et la résistance des boîtiers à la plupart des huiles industrielles courantes. Avec ce modèle, vous choisissez un système tropicalisé, étanche à la vapeur.
