Codeur rotatif compact pour les applications en extérieur

Codeur rotatif compact 36 mm pour les applications en extérieur

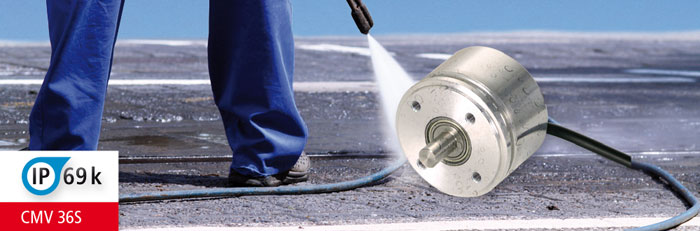

Les circuits électroniques du nouveau codeur absolu monotour compact CMV 36S de TR-Electronic sont entièrement blindés. La traversée n'est pas rotative. Les données de positionnement sont transmises sans contact, de manière magnétique au travers d'une paroi fixe du boîtier. Les valeurs mesurées sont transférées via une interface série synchrone.

Par principe, l'arbre plein du codeur est commandé par embrayage. Une version pour palier tiers est disponible: un arbre plonge dans le codeur à partir de l'application. Un aimant est fixé à l'extrémité de l'arbre. En l'absence de pièces mobiles, le codeur ne s'use absolument pas.

L'étanchéité maximale des deux versions correspond au degré de protection IP69K. Protégé contre la poussière et l'eau, le modèle CM_36S est idéal pour les applications en extérieur et dans les environnements avec des températures variables et/ou de la condensation. Parmi les nombreux domaines d'application, ne citons à titre d'exemple que l'industrie automobile, les engins de chantier, les usines d'embouteillage et les usines de traitement/d'épuration de l'eau.

Le modèle 36 mm compact est également disponible comme codeur incrémental et codeur double, avec un mécanisme et une étanchéité identiques. Le codeur rotatif double CDV 36S est équipé de deux systèmes de balayage, qui déterminent la position absolue deux fois, indépendamment l'un de l'autre, et sortent le résultat sur deux interfaces série synchrones. Pour les commandes avec une entrée incrémentale, il est recommandé d'utiliser le codeur incrémental IMV 36.
