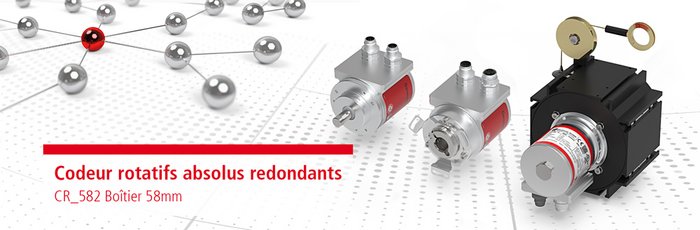

Codeur rotatifs absolus redondants CR_582 Boîtier 58mm

Un boîtier, deux Codeurs-rotatifs indépendants, plus de flexibilité dans les concepts de Sécurité !

Les exigences en matière de fiabilité, de disponibilité, de sécurité des machines et d’installations augmentent. Les utilisateurs répondent à ces exigences par des stratégies de conception que ce soit au niveau de machines individuelles, d’ensembles de machines et encore au niveau des technologies de commandes adaptées aux applications. TR-Electronic s'est fixée pour objectif de supporter une grande variété de structures et de ces stratégies avec des solutions techniques de de grande fiabilité. En plus de solutions de capteurs certifiés SIL/PL, il existe également des versions redondantes qui permettent d’élaborer de nouveaux concepts de sécurité et de haute disponibilité dans la conception.

La famille CR_582 intègre deux codeurs rotatifs dans l'encombrement d'un codeur industriel standard d'une taille de 58 mm. Les valeurs de position sont déterminées par deux capteurs indépendants aux traitements complètement séparés. Les deux capteurs peuvent également être paramétrés différemment l'un de l'autre. Le codeur transmet les valeurs via l'interface SSI, incrémentale ou CANopen.

Dans les variantes SSI/SSI et SSI/incrémental, les deux canaux sont complètement indépendants les uns des autres et sont même isolés galvaniquement. En CANopen, il y a « deux participants » dans le bus. Les signaux CAN sont isolés galvaniquement de l'alimentation.

La technologie de lecture utilisée offre une grande fiabilité : la valeur caractéristique déterminée lors de l'analyse des données dépasse les exigences afin d’éviter les défaillances liées aux causes communes. L'utilisateur intègre la valeur caractéristique pour la conception de ces fonctions de sécurité. Il ainsi toute la liberté d'évaluer les deux valeurs de mesure déterminées et transmises indépendamment en termes de disponibilité, de sécurité et de couverture de diagnostic dans sa commande. Mécaniquement, le CR_582 est disponible en arbre plein, en un arbre creux non-traversant et dans une variante adaptée aux enrouleurs à câbles jusqu'à 40 m. Les connexions sont radiales ; Grâce à la structure et au codage de la fiche femelle, les confusions de raccordement sont impossibles, même en cas d'accès difficile.

Les utilisateurs des codeurs TR des familles CR_58 bénéficient d’une large gamme de services issue depuis de nombreuses années des « orientations permanentes client » :

Les paliers de roulements extérieurs sélectionnés, permettent de répondre aux applications aux charges sur les axes les plus élevées. Les valeurs mesurées peuvent être mises à l'échelle avec numérateur/dénominateur ; cela signifie qu'il n'y a pas d'erreurs d'arrondi même avec des axes rotatifs et répétitifs. Si le codeur rotatif est vendu avec un Enrouleur à Câble, le point d’origine de la sortie est ajusté a celui de la plage de mouvement du mécanisme de l’Enrouleur.

Ces caractéristiques et bien d'autres du portfolio standard de TR-Electronic transforment un encodeur rotatif standard en un capteur parfait pour une application spécifique..

Codeur redondant avec axe mâle ou creux non-traversant : https://www.tr-electronic.com/s/S024790
Codeur redondant avec Enrouleur à Câble: https://www.tr-electronic.com/s/S024784
