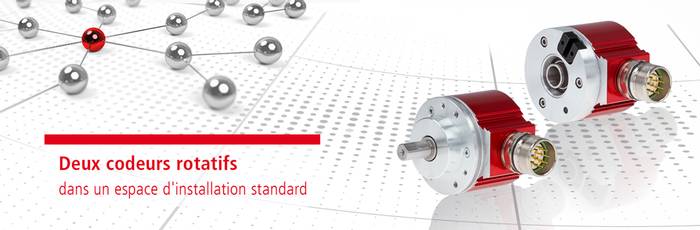

Deux codeurs rotatifs dans un espace d'installation standard

Les applications intégrant une double installation de capteurs pour accroître la disponibilité ou la sécurité sont en augmentation constante. Généralement, les dimensions des codeurs rotatifs doubles sont plus grandes que celles des variantes simples. Avec le CD_58MM, TR-Electronic offre désormais un codeur rotatif multitours offrant une configuration double complète et dont l'encombrement est similaire à celui d'un codeur rotatif de 58 mm. Un codeur type équipé d'un arbre creux borgne (arbre à trou borgne) nécessite une profondeur d'environ 65 mm pour un diamètre nominal de 58 mm et un connecteur latéral. Ainsi, le CD_58MM peut normalement être mis en place partout où fonctionne un simple codeur SSI ou incrémental d'un diamètre de 58 mm. Comme la détection de la position angulaire de l'arbre principal et des satellites multitours est entièrement magnétique, le codeur est insensible à la condensation. Les composants électroniques des deux modules de codeur montés sont redondants depuis le bloc d'alimentation jusqu'à la sortie des signaux. Les signaux SSI des deux systèmes de mesure sont transmis via un connecteur M23 à 17 broches. D'autres variantes de connexion sont envisageables, mais peuvent éventuellement nécessiter un boîtier plus long. La résolution et le point zéro peuvent être programmés indépendamment pour chaque canal. Il est donc possible d'utiliser des applications exigeant l'alimentation par un axe de différents systèmes de régulation et de commande, lesquels prévoient des résolutions différentes. De même, les fréquences d'horloge peuvent varier entre les deux interfaces SSI. Pour les applications demandant une sécurité ou une disponibilité élevée, des modules de surveillance standard se basent sur les valeurs des deux interfaces SSI pour établir les signaux nécessaires ou sur une valeur réelle du codeur enregistrée pour la poursuite du traitement par les dispositifs de commande et de régulation. Comme la configuration de la partie multitours est également redondante, un module dédié peut transmettre une valeur de mesure multitours fiable immédiatement après la mise sous tension de l'installation ; les systèmes combinant un codeur SSI et un codeur incrémental pour la surveillance doivent prendre une valeur SSI comme base ou référence à la mise sous tension. Le codeur rotatif est livré au choix avec un arbre plein correspondant aux diamètres d'arbre et géométries de bride habituels ou avec un arbre creux borgne (arbre à trou borgne) d'un diamètre maximal de 12 mm. Pour les marchés d'outre-mer, des géométries exprimées en pouces existent aussi pour les versions standardisées comme la bride asservie ou la bride de serrage.
