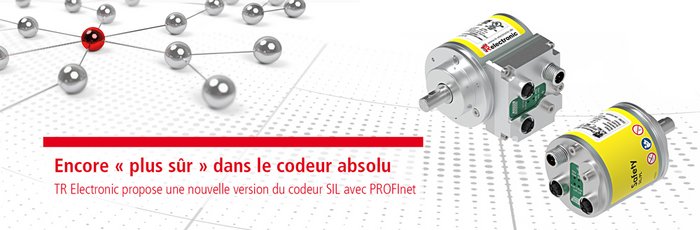

Encore « plus sûr » dans le codeur absolu

TR Electronic propose une nouvelle version du codeur SIL avec PROFInet

En tant que spécialiste des solutions de codeurs rotatifs techniquement complexes et fortement orienté vers le client, TR Electronic fait partie depuis des années des pionniers dans le domaine des codeurs rotatifs certifiés SIL. Dans tous les domaines, les normes et les développements techniques les plus récents sont intégrés dans la gamme de produits, tout en élargissant les domaines d'application et les systèmes de commande possibles.

La version récemment certifiée par Profibus International (PNO) des codeurs absolus compacts CD_582 avec sécurité fonctionnelle de TR Electronic offre une série de nouvelles possibilités étendues. La mise en oeuvre des dernières versions des piles de protocoles sur des composants matériels de pointe garantit une disponibilité pérenne.

PROFINET Security Class 1 intègre les mécanismes de sécurité les plus récents dans le protocole PROFINET et protège les différents composants et le fichier GDSML contre tout accès non autorisé. Cela augmente la disponibilité de la communication et garantit une connexion robuste entre le terminal et la commande.

Grâce à une redondance système de niveau S2, les codeurs CD_582+FS avec PROFINET bénéficient des possibilités offertes par les commandes dites « H » : le codeur dispose de connexions actives simultanées avec les deux instances de la commande sécurisée, de sorte qu'en cas de problème dans une instance, le fonctionnement peut être maintenu sans interruption par l'autre instance. Cela augmente la disponibilité de l'ensemble de l'installation tout en garantissant la sécurité fonctionnelle.

La famille des protocoles PROFIdrive facilite l'accès indépendant du fabricant à différents composants d'une chaîne cinématique et garantit l'interopérabilité entre des produits de différentes sources. Les codeurs rotatifs de sécurité de TR offrent le profil codeur dans la dernière version 4.2 et s'intègrent ainsi parfaitement dans l'univers de la technique d'entraînement de Siemens et d'autres composants compatibles avec la version 4.2 de PROFIdrive.

Outre le protocole PROFIdrive dans sa version la plus récente, d'autres protocoles sont disponibles, par exemple les protocoles spécifiques à TR configurables individuellement.

Avec la nouvelle version du CD_582+FS, le type d'adressage 2 est également implémenté dans le codeur. Ici, l'adresse source et l'adresse cible contribuent toutes deux à l'adresse globale. Ainsi, l'adresse cible ne doit plus être unique que pour le CPU, mais plus pour l'ensemble du réseau.

Outre ces extensions spécifiques au protocole pour PROFINET/PROFIsafe, la dernière génération offre également de nouvelles valeurs de mesure sécurisées. Ainsi, la nouvelle version génère également une valeur réelle d'accélération sécurisée (SAV selon CEI 61800-5-3) et la transmet via l' au module F correspondant via le canal sécurisé. Cela permet notamment de surveiller les processus de freinage sans avoir à calculer une valeur d'accélération à titre auxiliaire dans la commande.

Malgré toutes ces extensions, la dernière version du CD_582+FS PROFINET reste compatible avec les applications déjà établies. D'autres profils de codeurs restent donc disponibles et peuvent être utilisés pour des transmissions sécurisées.

Les codeurs de sécurité compacts CD_582+FS sont basés sur la génération 2 des codeurs absolus de TR, qui a déjà fait ses preuves. Des arbres pleins, des arbres creux borgnes et des arbres creux traversants de différents diamètres sont disponibles en standard. La liaison par complémentarité de forme entre l'arbre du client et le palpeur ainsi que le mécanisme multitours redondant répondent aux exigences élevées des fonctions qui doivent satisfaire à la norme de sécurité SIL3 ou PLe. La dernière génération du CD_582+FS avec PROFINET PROFIsafe permet également aux utilisateurs une intégration transparente dans leur installation et garantit la disponibilité future de leur fonction d'entraînement sécurisée.

Nouvelles fonctionnalités en bref :

• PROFINET Security Class 1
• Redondance du système S2
• Profil codeur PROFIdrive V4.2
• Type d'adresse PROFIsafe 2
• Données de processus : accélération sécurisée (SAV)
  conforme à la norme CEI 61800-5-3

Brochure et informations complémentaires sur le produit ici : https://www.tr-electronic.com/products/sil/cd-582-fs
et ici : https://messe.tr-electronic.de/en/sil/
