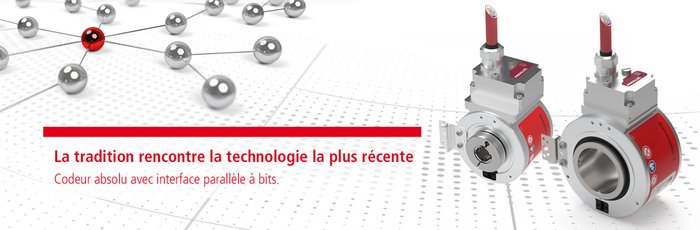

La tradition rencontre la technologie la plus récente
Codeur absolu avec interface parallèle à bits.
Entre-temps, on s'est habitué à ce que les capteurs high-tech tels que les encodeurs rotatifs disposent d'un raccordement Ethernet industriel et transmettent leurs valeurs réelles complexes (position, vitesse de rotation, autres informations sur l'état) à une commande (désormais généralement basée sur un PC) via un protocole de bus standardisé. L'époque où l'on utilisait une ligne séparée pour chaque bit de la valeur absolue de la position semble oubliée. Pourtant, c'est parfois exactement ce que l'on souhaite. On pense tout d'abord aux applications dans lesquelles de nouveaux codeurs doivent être reliés à la technique de commande existante, qui ne dispose que d'une interface parallèle aux bits et n'a pas de connexion bus ou même Industrial-Ethernet.
Mais les codeurs avec interface parallèle de TR Electronic peuvent faire bien plus. Outre les bits pour la position, le codeur est également en mesure de générer de nombreux signaux spéciaux différents tels que le sens de rotation, le contrôleur d'arrêt, les fins de course virtuelles et remplace ainsi l'électronique d'évaluation supplémentaire pour une évaluation directe sur place.
Comme tous les capteurs rotatifs de la génération actuelle 2, différentes formes et diamètres d'arbre sont disponibles dans le système modulaire standard, même en cas d'utilisation de l'interface parallèle. Les capteurs rotatifs de la taille 58mm peuvent être équipés d'arbres pleins jusqu'à 12 mm de diamètre, d'arbres borgnes et d'arbres creux continus jusqu'à 15 mm.
Pour les diamètres d'arbre plus importants, les modèles C_H802 et C_H1102 sont disponibles. Leurs arbres creux traversants acceptent des arbres de machine jusqu'à 25 (pour 802) ou 50 mm (pour 1102).
La génération 2 des encodeurs absolus TR s'adapte également aux exigences des clients par d'autres paramètres : Des balayages entièrement magnétiques avec jusqu'à 13 bits à l'intérieur des tours sont disponibles, tout comme le balayage optique à haute résolution avec 18 bits à l'intérieur des tours. À cela s'ajoute un véritable balayage de 4096 tours, sans batterie ni compteur électronique - la valeur de position déterminée de manière fiable est disponible directement après la mise sous tension, même si l'installation a été déplacée hors tension.
Comme c'est généralement le cas avec la génération actuelle de codeurs TR, l'interface parallèle permet de combiner une autre sortie de valeur réelle. Il est possible de choisir entre l'interface SSI et l'interface incrémentale. La combinaison de l'interface absolue SSI (qui est elle-même établie depuis de nombreuses années sur le marché) et de l'interface parallèle offre le meilleur de deux mondes : L'ensemble de la plage de mesure du véritable balayage absolu multitour est transmis en série sans limitation par le nombre de conducteurs et des signaux supplémentaires comme une fonction de sens de rotation, d'arrêt ou de surveillance de la vitesse de rotation sont générés et émis directement dans le capteur rotatif. La configuration (résolution, quel signal sur quel canal de sortie...) s'effectue via le logiciel TRWinprog de TR, qui permet d'accéder à l'interface de programmation bifilaire intégrée. Côté PC, un convertisseur USB garantit que l'outil de programmation reste isolé galvaniquement de l'installation et que de grandes longueurs de câble sont possibles entre le point de raccordement et le codeur.
Habituellement, les capteurs rotatifs avec interface parallèle sont reliés à la commande par des connecteurs multipolaires, par exemple SubD. La longueur standard du câble entre le codeur et le connecteur est de 0,5 m, mais il est possible de prendre en compte des souhaits particuliers concernant la longueur.
Et si cela fait trop d'options - les collègues des différents bureaux techniques et des partenaires d'assistance TR dans le monde entier aident à définir exactement le codeur qui convient à l'application et à le composer à partir du système modulaire standard.
