Mesurer les trajets sans perturbation ni usure

Mesurer les trajets sans perturbation ni usure avec le codeur LMC55

Dans la plage de mesure de max. 20 m, il existe de nombreuses solutions, la plupart avec des limitations imposées par le système. Les codeurs à câble subissent l'usure, les bandes magnétiques sont sensibles aux copeaux ferromagnétiques, les repères de position relevés par des dispositifs à lecture optique peuvent être encrassés, la distance mesurable par les systèmes de mesure magnétostrictifs est limitée, les règles en verre sont hors de prix à partir d'une certaine longueur et les systèmes de mesure laser ne peuvent pas mesurer simultanément plusieurs positions dans le même espace libre.

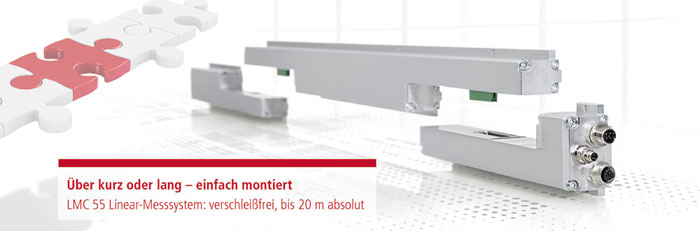

TR-Electronic comble cette lacune en proposant le modèle LMC 55: d'une part, le système de mesure linéaire cascadable ne s'use pas puisqu'il travaille sans contact et d'autre part, il peut mesurer simultanément jusqu'à 30 positions. L'élément mobile est un aimant passif, qui ne nécessite aucune alimentation et, par conséquent, aucune ligne d'alimentation ni chaîne porte-câble. Le système fournit à intervalles réguliers des valeurs de positionnement absolues jusqu'à 20 m de distance. Le boîtier plat du système de mesure linéaire peut être monté au niveau du sol, sans moulures, ce qui garantit que les résidus de production ne risquent pas de rester coincés.

Le système de mesure cascadable se compose de plusieurs éléments distincts et peut être assemblé à la longueur souhaitée, directement dans la machine. Il suffit de faire preuve d'un minimum de compétences techniques et de disposer d'outils standard pour réaliser rapidement la mise en service. Interfaces disponibles actuellement: PROFIBUS et CANopen.
