Petits palpeurs, grande portée

Lorsque l'on remplace des abonnés de réseaux bus de terrain et Industrial Ethernet existants, les nouveaux périphériques doivent être intégrés dans l'infrastructure existante. Avec Profinet, cette procédure est relativement aisée, grâce à la fonction d'identification du voisinage : L'appareil détermine les périphériques avec lesquels la connexion physique est directement établie.

Avec cette information, il peut logiquement reconnaître et prendre la place du périphérique remplacé. Lorsque cette information a été récupérée, elle reste enregistrée. Or, ce qui peut être d'une aide précieuse en temps normal, peut poser des difficultés aux techniciens du service après-vente.
Le remplacement de composant permet fréquemment de cerner l'erreur. Si l'erreur persiste malgré le remplacement, le composant est d'origine est réinstallé.

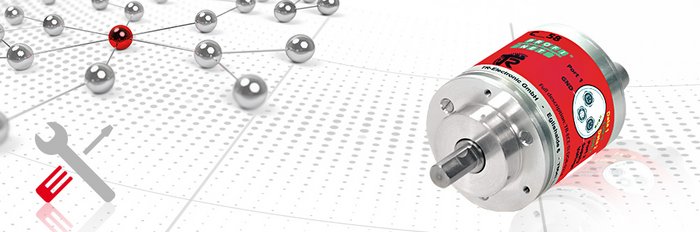

Et que fait-on du codeur rotatif de rechange ? L'identification de voisinage ne fonctionnant qu'une seule fois, le codeur de rechange ne peut plus être utilisé. Pour pouvoir analyser de nouveau son entourage via la fonction d'identification de voisinage, il doit être réinitialisé aux paramètres d'usine. Jusqu'à présent, il était nécessaire de disposer d'un module de programmation, ainsi que du câblage approprié et il fallait savoir comment rétablir l'adresse par défaut du codeur. Pour la série CEV58 Profinet avec connecteurs axiaux, TR-Electronic propose un bouton de réinitialisation disponible en option. Pour le technicien de service après-vente, ce bouton facilite considérablement la réinitialisation : il déconnecte les câbles Profinet, mais laisse le câble d'alimentation connecté. il ouvre le couvercle au-dessus du bouton de réinitialisation et réinitialise le codeur rotatif aux paramètres d'usine par une simple pression sur le bouton de réinitialisation. L'appareil est immédiatement prêt à être employé ailleurs. Sans dispositif de programmation, ni connaissance particulière.
Le bouton de réinitialisation peut être commandé en option pour les appareils de la série CEV58 avec Profinet et des connecteurs axiaux. Le bouton de réinitialisation est protégé contre un actionnement accidentel par un raccord à vis très serré.

Procédure de diagnostic courante sur la machine :

1. Le technicien de maintenance pense que le codeur rotatif est défectueux.
2. Il dispose d'un appareil de rechange, qu'il installe à la place du codeur défectueux.
3. L'ID dans le réseau Profinet est attribué au codeur via la fonction d'identification du voisinage.
4. L'erreur machine est toujours présente.
5. Le codeur est de nouveau remplacé.
6. Le nouveau codeur ne possède plus l'adresse par défaut, ce qui signifie qu'il ne peut plus être utilisé pour un nouveau remplacement avec identification du voisinage.

Jusqu'ici :

1. Alimenter le codeur en tension (généralement loin de la zone d'utilisation)
2. Connecter le codeur à un dispositif de programmation
3. Rétablir l'adresse par défaut au moyen du dispositif de programmation

Condition préalable :

_Le technicien doit disposer d'un bloc d'alimentation avec connecteur M12 pour le raccordement du codeur.
_Le technicien doit disposer d'un dispositif de programmation.
_Le technicien doit savoir se servir du dispositif de programmation et savoir comment réinitialiser l'adresse.

Avec le bouton de réinitialisation :

_Débrancher le câble Profinet sans démonter l'appareil
_Ouvrir le raccord à vis, puis appuyer sur le bouton de réinitialisation
_Refermer le raccord à vis
_Remonter l'ancien codeur, le nouvel codeur est prêt pour une utilisation ultérieure

Condition préalable :

Le technicien doit connaître le bouton de réinitialisation et pouvoir appuyer dessus.

Informations supplémentaires :

Manuel avec description de la fonction de réinitialisation (à partir de la page 28) Communiqué de presse détaillé avec illustrations
