08.04.2013

Sécurité intrinsèque: TR-Electronic présente les codeurs rotatifs absolus certifiés SIL3/PLe

Codeurs rotatifs absolus pour les tâches de sécurité avec arbre creux ou plein, ainsi que connexion rapide via PROFIBUS/PROFIsafe ou PROFINET/PROFIsafe.

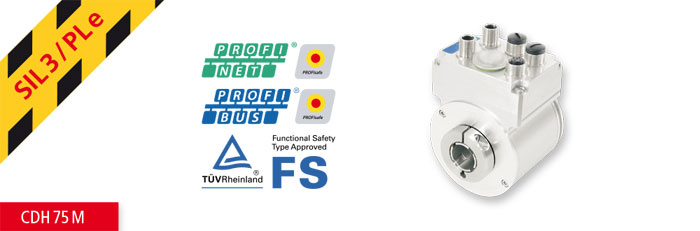

(Trossingen, 05.04.2013) Les nouveaux codeurs rotatifs absolus certifiés SIL3/PLe CDV75M et CDH75M de TR-Electronic fournissent des valeurs de vitesse et de position fiables, sans qu'il soit nécessaire d'installer des modules de sécurité supplémentaires dans la chaîne de contrôle-commande.
Pour la sécurité des personnes et de l'environnement, la sécurité fonctionnelle doit être prise en compte à la configuration des fonctions d'entraînement sur les machines et l'installation (SIL2/SIL3 ou PLd/PLe). Les régulateurs d'entraînement avec fonction de sécurité intégrée peuvent remplir cette tâche de manière fiable, tant que le retour de position de l'entraînement le permet. Toutefois, il est possible que des processus spécifiques ou des évaluations de risque exigent la mesure de la position réelle non pas sur l'entraînement, mais à une autre position de l'installation.
Les codeurs rotatifs absolus CDH75 et CDV75 à arbre plein ou creux TR-Electronic peuvent être intégrés à quasiment chaque emplacement de la chaîne cinématique. Ils mesurent la position et la vitesse en version diversitaire redondante et sont certifiés SIL3/PLe. Les valeurs mesurées sont évaluées directement dans l'appareil et transférées via PROFIBUS/PROFIsafe ou PROFINET/PROFIsafe. Ainsi, vous disposez de valeurs de vitesse et de position fiables dans l'ensemble de la chaîne de contrôle-commande. Il n'est pas nécessaire de disposer de modules de sécurité distincts. Si le codeur absolu CD_75 est monté directement sur l'entraînement, les signaux carrés ou sinus/cosinus sont disponibles comme signal de réaction du régulateur.
Grâce à la rapidité de transfert via PROFINET, il est possible de réaliser l'asservissement du positionnement centralisé sans perte de vitesse. Des données de vitesse et de position sont disponibles pour les tâches de sécurité dans le protocole de bus sécurisé. Dans la mesure où ces mêmes données peuvent également être transmises dans la partie non sécurisée du protocole et où les contrôles de sécurité ne sont plus nécessaires, le traitement des valeurs est nettement plus rapide - ce qui influe de manière positive sur la technique de régulation. Un signal incrémental déclenche l'exécution des tâches de régulation locales, telles que la signalisation en retour au convertisseur. Ainsi, les codeurs rotatifs absolus CD_75 garantissent la fiabilité de l'asservissement de la vitesse et de la position sans composants supplémentaires.

Pour plus d'informations sur les codeurs absolus CDV75M et CDH75M de TR-Electronic, cliquez ici.
