Les axes pleins, ou les axes mâles comme on les nomme, permettent de sécuriser l’accouplement en rotation et c’est bien naturel, qu’il n’y a pas lieu d’en écrire d’avantage. Mais, chez nous, l’axe n’est seulement lisse mais il présente également un méplat ou une rainure de clavette, que les diamètres soient au pas impérial ou métrique.

Dispositifs de fixations – ils permettent de fixer respectivement le codeur sur la machine…
…Par blocage de la bride
…Par vissage directement de la bride
…Par bridage avec un collier vissé
…Par vissage d’une bride avec arrêt par un dispositif de pince

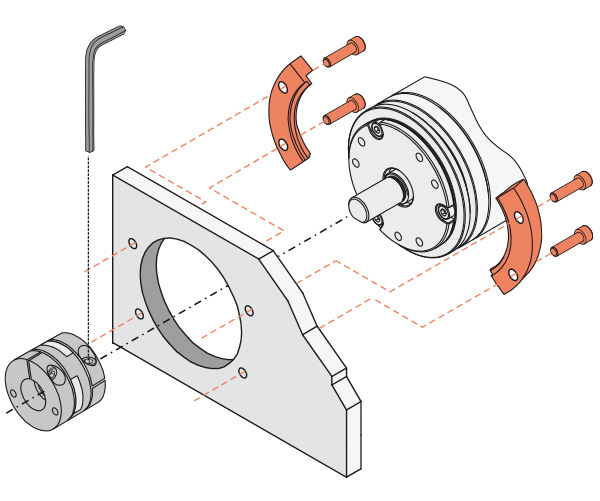

…Par vissage d’une bride avec arrêt par brides synchro

Dans tous les cas le centrage est réalisé avec un ajustement de type f7 par rapport à l’axe.

Indifféremment à arbre lisse ou rainuré. En fonction de la construction jusqu’aux diamètres 80mm.

Systèmes d’anti rotation avec collier de serrage (coté embase) – la fixation du codeur Absolu est faite respectivement par rapport à la machine…
…claveté axialement (également avec clavette fournie par le client) avec collier de serrage (coté embase ou coté capot)
…Goupillé radialement avec collier de serrage (côté embase ou côté capot)
…Bride anti couple avec collier de serrage (voir photo) (coté embase ou côté capot)

Ces produits permettent à la fois un accouplement de type arbre lisse ou par rainure et clavette. Tout en ayant les avantages d’un axe creux traversant avec en plus une étanchéité supérieure (axe non débouchant). C’est par conséquent le produit idéal pour les applications qui demandent des vitesses de rotation élevée.

Goupillé en axial, Rainuré, claveté, avec un collier de serrage – les fixations du codeur Absolu dépendent de votre machine, elles peuvent être…

… Goupillage par rainure axiale (la goupille peut être côté axe codeur ou côté axe d’entraînement) ou radialement
- avec collier de serrage
- avec vis perpendiculaire de pression
- avec rainure crantée et vis de pression

… Goupillage par rainure radiale
- avec collier de serrage
- avec vis axiale
- avec rainurage cranté et vis axiale

… Système anti-couple
- avec collier de serrage
- avec vis axiale
- avec rainurage cranté et vis axiale

Cette solution combine à la fois l’avantage que présente la rigidité d’un axe/arbre mâle et est aussi compact qu’un axe creux non traversant. De plus les vibrations et les chocs sur l’axe sont absorbés par le croisillon de couplage en plastique technique (PU).

La bonne fixation du codeur Absolu dépendra de la conception de la machine…
… et de cet accouplement intégré dans le codeur Absolu.

TR-Electronic conçoit et fabrique des supports d’aimants adaptés et personnalisés pour vos applications et vous livre le système assemblé.

Les supports d’aimants ne sont pas livrés d’office avec le codeur, merci de les commander à part. Nous pouvons également réaliser des solutions à façon selon les spécificités établies sur cahier des charges. Pour plus de renseignements relatifs au positionnement du système, et des tolérances de concentricité, vous pouvez vous référer aux fiches techniques individuelles des produits.

Instruction de montage : support d’aimant pour CMF36S, CDF36S, IMF36
