Contrôle de bris de foret

Contrôle de bris de foret

Pour tours et fraiseuses, centres d'usinage et machines à transfert rotatif

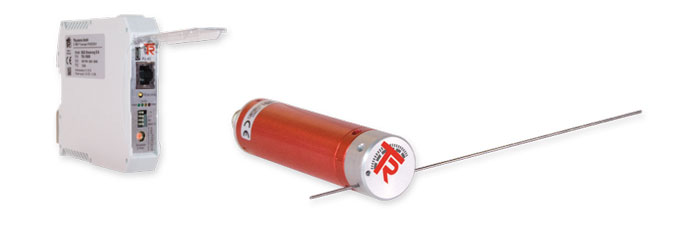

Le système de contrôle de bris de foret BQS 224 de TRsystems fournit un complément extrêmement judicieux pour les tours et fraiseuses, centres d'usinage et machines à transfert rotatif. La solution complète se compose d'un module de détection et de commande.

Le capteur BQS 224 palpe de manière fiable votre outil ou pièce pour vérifier ses dimensions et son intégrité. Avec un système d'étanchéité à plusieurs niveaux, le dispositif de contrôle de bris de foret peut faire face à toutes les exigences de la métallurgie classique : émulsions, lubrifiants, liquides de refroidissement agressifs, poussières fines et copeaux n'affectent en rien le capteur. Avec jusqu'à 10 millions de cycles, le BQS 224 est extrêmement durable. Le porte-aiguille de palpage possède un diamètre de 1,2 mm et peut être réglé en longueur jusqu'à 165 mm.

Les avantages du système de contrôle de bris de foret BQS 224

  • Réduction des temps d'arrêt de l'installation, des déchets et des dommages, grâce à la surveillance fiable des outils
  • Montage et maintenance simples, grâce à la configuration simple et à la structure compacte
  • Boîtier résistant, anodisé
  • Longue durée de vie avec jusqu'à 10 millions de cycles, grâce au concept d'étanchéité à plusieurs niveaux et à la construction robuste

Capteur BQS 224

Les avantages :

  • Réduction des coûts grâce à la surveillance fiable des outils
  • Structure compacte, à haute étanchéité
  • Réduction du gaspillage et des dommages
  • Simplicité de montage, facilité d'accès
  • Boîtier résistant, en aluminium anodisé
  • Concept d'étanchéité à plusieurs niveaux
Caractéristiques techniques
Degré de protection IP68
BoîtierAluminium, anodisé
Durée de viejusqu'ä 10 millions de cycles
Angle de palpage15° ... 300° des deux cotés
Immunité aux interférencesDIN EN 61000-4-4
Température ambiante 0 ... +80 °C



Dimensions
Longueur116,5 mm
Diamètre24 mm
Poids (avec aiguille de palpage)128,8 g

Commande d'E/S BQS

Les avantages :

  • Maniement simple
  • Structure compacte
  • Profilés chapeaux DIN
  • USB 2.0 - évolutif
  • Afficheur à DEL - Power, OK, KO, Error
  • 4 entrées numériques
  • 4 E/S numériques (à programmation libre)
  • Puissance de commutation 12W
  • Sorties résistantes aux courts-circuits

Coffret système

DescriptionNuméro d'article
BQS 224792-10001
Commande d'E/S BQS792-10002
BQS Paddel (aiguille de contrôle)49 931 005
Pince de serrage BQS 49 931 006
Plaque de bridage BQS49 931 007
Câble de raccordement 2 m620 001 587
Vis à tête fraisée M4x1027 003 037
Clé à six pans SW 1,549 930 050
Connecteur de bus62 005 278
Câble USB 1 m (mise à jour du microprogramme) 64 070 427
Clé USB 2 Go68 000 019
Informations utiles



Prospectus

_Informations produit BQS
_Vue d'ensemble BQS

Fiches techniques

_Capteur BQS
_Commande E/S BQS
_Fiche d'information BQS

Contact

Pour plus d'informations ou si vous avez des questions spécifiques, adressez-vous à notre équipe de vente TR.
