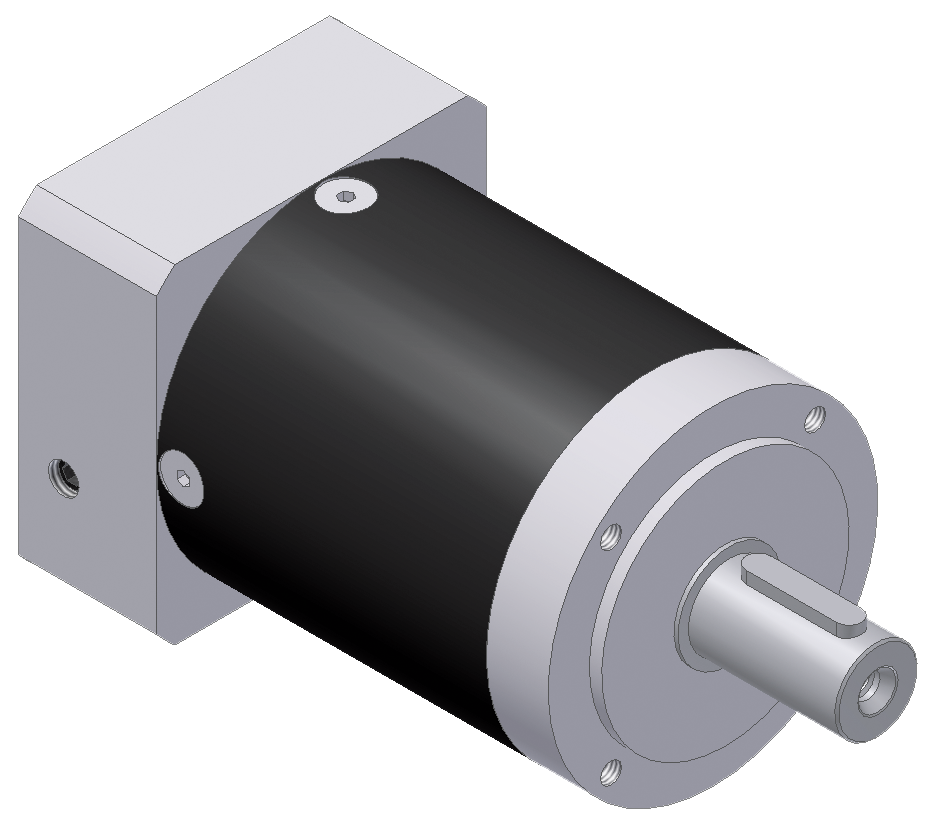

Le modèle PLE 80 est l'alternative économique idéale aux engrenages planétaires asservis. Le moteur et l'engrenage sont reliés par un accouplement et un moyeu de serrage amovibles. Les pertes par frottement ne sont pas négligeables. Cet engrenage convient à toutes les applications avec un jeu primitif d'env. 15 minutes d'arc.

Caractéristiques

• 22 rapports de démultiplication différents, i = (3 … 512)
• jeu primitif faible (9-14-16 minutes d'arc), par échelons de (1-2-3)
• rendement élevé (96-94-90 %), par échelons de (1-2-3)
• puissances à l'arbre admissibles élevées, 1 200-950 N, axial-radial
• sortie de l'arbre coaxial
• facteur de surcharge à court terme élevé 1,60
• position de montage arbitraire
• Lubrification à vie

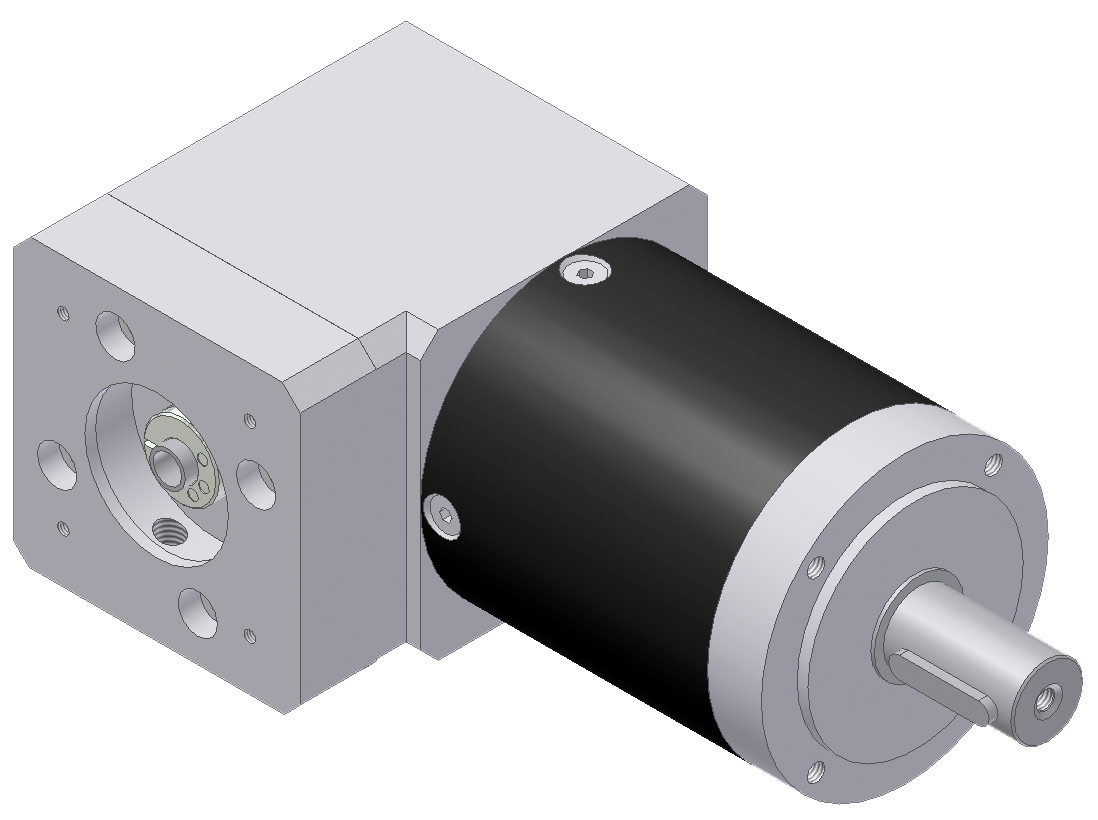

Le modèle WPLE est la version à angle de 90° du modèle PLE. Le moteur et l'engrenage sont reliés par un accouplement et un moyeu de serrage amovibles. Les pertes par frottement sont négligeables. Cet engrenage se compose d'une roue double coaxiale par le 80 avec engrenage conique 1:1 monté en amont. Avec le rapport d'angle, le jeu d'entredent augmente de 6 minutes d'arc.

Caractéristiques

• 22 rapports de démultiplication différents, i = (3 … 512)
• jeu primitif faible (15-19-21 minutes d'arc), par échelons de (1-2-3)
• rendement élevé (94-92-88 %), par échelons de 1-2-3
• puissances à l'arbre admissibles élevées, 1 200 … 950 N, axial-radial
• sortie d'arbre sans décalage axial facteur de surcharge à court terme élevé 1,60
• position de montage arbitraire
• Lubrification à vie

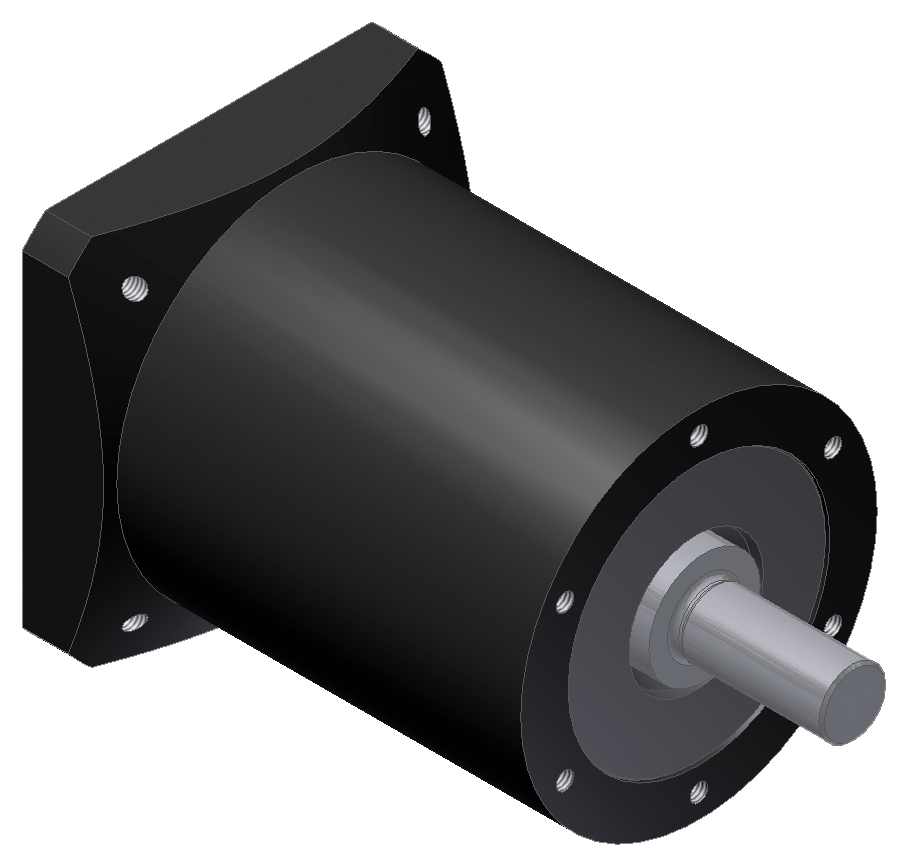

Le modèle HFUC-14 est un engrenage de précision sans jeu. Les tolérances angulaires sont principalement définies par la rigidité en torsion. Le moteur et l'engrenage sont assemblés de manière fixe. Ils ne sont pas amovibles. Le rendement est fortement dépendant de la charge. Cet engrenage convient à toutes les applications pour lesquelles le jeu des engrenages asservis est insuffisant.

Caractéristiques

• 4 rapports de démultiplication différents, i = (30 … 100)
• sans jeu
• haut rendement, en fonction de la charge
• force radiale admissible élevée 1 500 N
• sortie de l'arbre coaxial
• facteur de surcharge à court terme élevé, min. 2
• position de montage arbitraire
• Lubrification à vie
